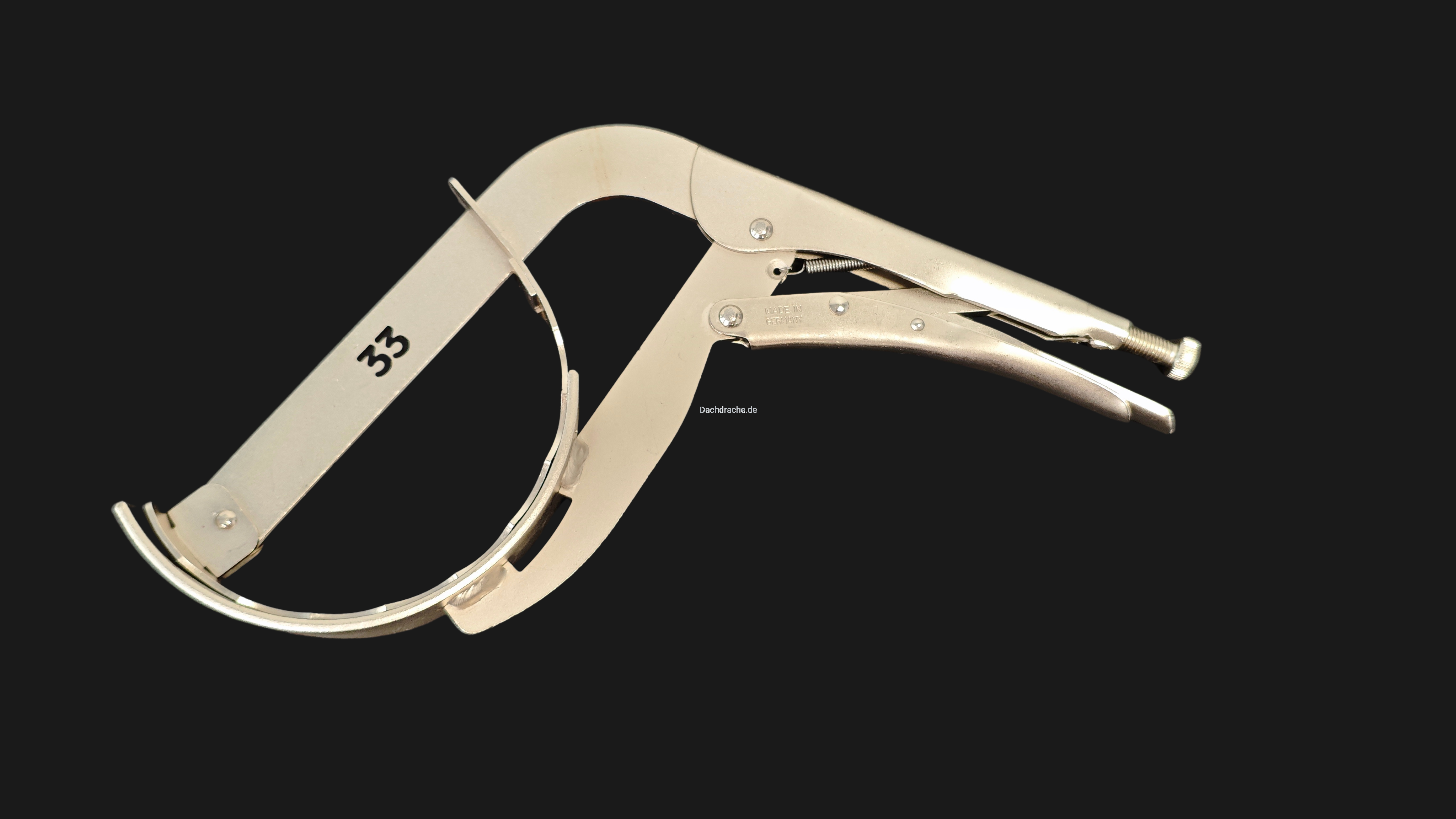

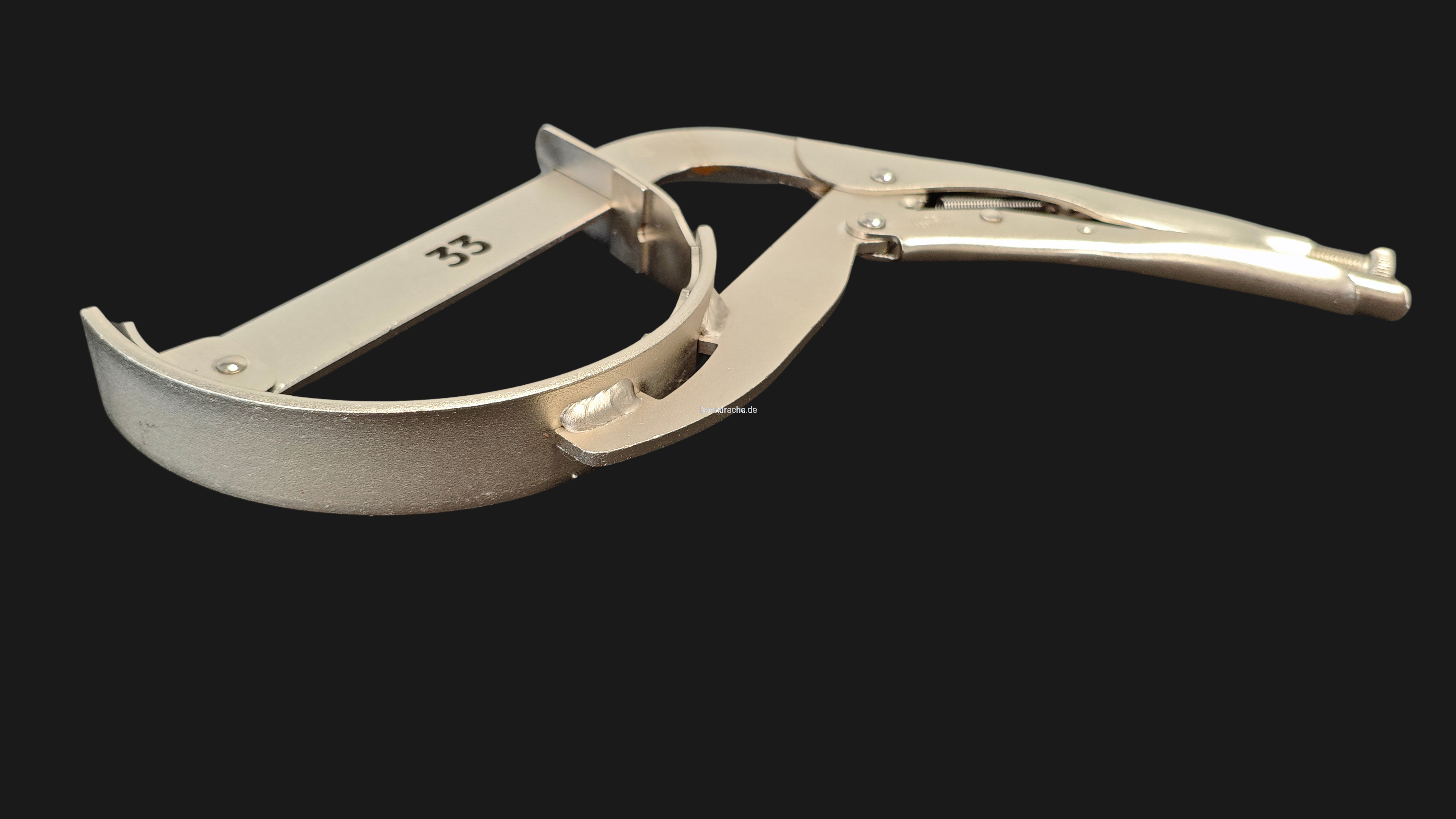

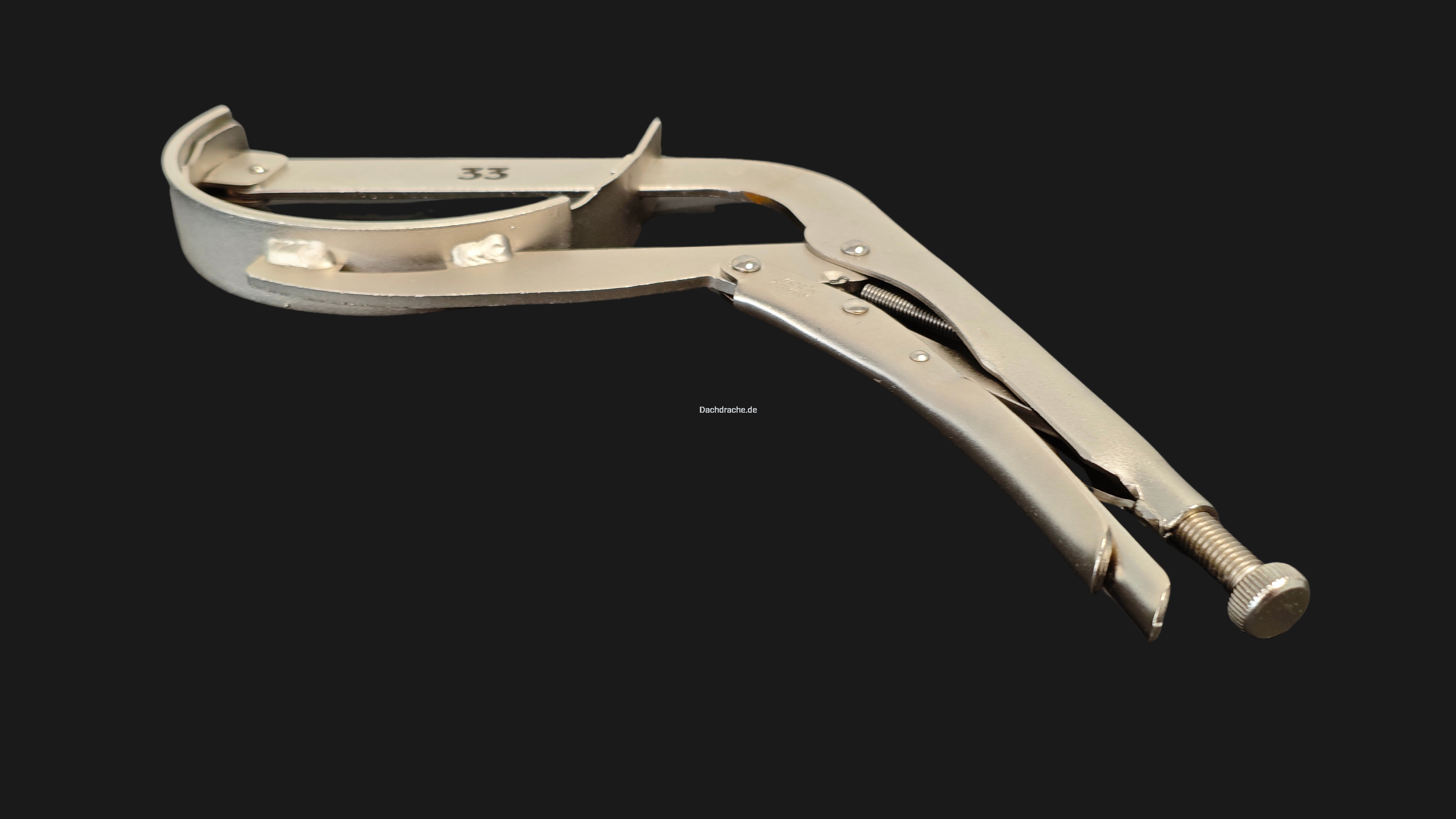

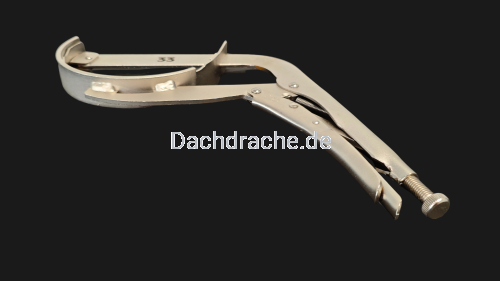

MASC Rinnenspannzange 150mm

MASC Rinnenspannzange GRIP 150 mm ist ein Spezialwerkzeug zum stabilen Fixieren von halbrunden Rinnenabschnitten mit einem Durchmesser von 150 mm vor dem Löten oder Vernieten der Verbindung. Die einteilige Konstruktion verhindert den Verlust einzelner Bauteile, während der Einhand-Klemmmechanismus ein präzises Andrücken der Rinnenkante ermöglicht — ohne Unterstützung durch eine zweite Person.

ANWENDUNG

— Für welche Arbeiten?
Die GRIP 150 mm Rinnenspannzange eignet sich für die Montage und Reparatur von Dachrinnensystemen mit halbrunden 150-mm-Rinnen. Typische Anwendungen sind das Verbinden von Rinnenabschnitten auf Stoß, das Fixieren der Verbindung vor dem Löten oder Vernieten sowie das vorübergehende Stabilisieren der Rinne beim Ausrichten der Position. Rinnen mit 150 mm Durchmesser werden vor allem bei Dächern mit großen Dachflächen und hoher Wasserableitung eingesetzt, wo eine fachgerecht ausgeführte Verbindung besonders wichtig ist.

— Für welchen Arbeitsumfang?
Die Rinnenspannzange eignet sich sowohl für einzelne Reparaturen und Servicearbeiten an bestehenden Rinnenanlagen als auch für die Neumontage an Industriegebäuden, Hallen und Objekten mit großen Dachflächen. Das gleichmäßige Andrücken der Rinnenkanten verbessert die kapillare Aufnahme des Lotes beim Löten und wirkt sich direkt auf Qualität und Dichtigkeit der Verbindung aus.

— Für welche Materialien?
Das Werkzeug ist für Metallrinnen mit einem Durchmesser von 150 mm vorgesehen — darunter Zink-, Kupfer-, Stahl- und verzinkte Stahlrinnen.

TECHNISCHE DATEN

— Kompatibilität: halbrunde Dachrinnen 150 mm
— Konstruktion: einteilig, kein Risiko des Verlusts einzelner Bauteile
— Mechanismus: Einhand-Rinnenspannzange mit Montagemöglichkeit von oben, von der Dachseite aus
— Hersteller: M.A.S.C.
— Werkzeuglänge: 390 mm
— Gewicht: ca. 1 kg

FÜR WEN?

— Für professionelle Dachdecker und Spengler, die Rinnensysteme montieren
Die GRIP 150 mm Rinnenspannzange ist ein Arbeitswerkzeug für Teams, die Metallrinnen mit großem Querschnitt montieren. Rinnen mit 150 mm Durchmesser werden häufig auf Industriedächern, Hallen und Gebäuden mit großen Dachflächen eingesetzt, wo ein Fehler an der Verbindung zu Undichtigkeiten mit erheblichen Folgen führen kann. Die Einhandbedienung lässt die zweite Hand frei für Brenner oder Nietzange und verkürzt die Montagezeit jeder einzelnen Verbindung.

— Für Service- und Reparaturteams
Bei Reparaturen an bestehenden 150-mm-Rinnenanlagen — etwa bei undichten Verbindungen oder gerissenen Lötstellen — ermöglicht die GRIP Rinnenspannzange eine präzise Arbeit an der montierten Rinne, ohne diese demontieren zu müssen. Die betroffene Stelle kann fixiert und anschließend verlötet oder vernietet werden.

— Für Monteure, die alleine arbeiten
Die einteilige Konstruktion und die Einhandbedienung machen die Rinnenspannzange besonders praktisch bei Solo-Arbeiten. Das größere 150-mm-Profil im Vergleich zu 125-mm-Rinnen macht ein zuverlässiges Haltewerkzeug hier noch wichtiger als bei kleineren Rinnengrößen.

VERGLEICH MIT ALTERNATIVEN

MASC Rinnenspannzange GRIP 150 mm vs. MASC Rinnenspannzange GRIP 125 mm
Beide Werkzeuge der GRIP-Serie arbeiten nach demselben Prinzip und verfügen über die gleiche einteilige Konstruktion. Sie unterscheiden sich ausschließlich in der Anpassung an das jeweilige Rinnenprofil. Die GRIP 125 mm passt zu 125-mm-Rinnen, die GRIP 150 mm zu 150-mm-Rinnen. Der Einsatz an einer falschen Rinnengröße kann zu ungleichmäßigem Anpressdruck und zur Verformung des Profils führen.

MASC Rinnenspannzange GRIP 150 mm vs. MASC Rinnenspannzange RSZ
Die MASC Rinnenspannzange RSZ ist eine spannende Verbindungsklemme — sie zieht zwei Rinnenabschnitte entlang der Verbindung zueinander. Die GRIP 150 mm Rinnenspannzange übernimmt dagegen eine stabilisierende Funktion: Sie hält das Rinnenprofil von der Dachseite aus in der eingestellten Position. Beide Werkzeuge können sich an derselben Verbindung ergänzen: Die RSZ spannt die Rinnenabschnitte zusammen, die GRIP hält das Profil von oben stabil.

MASC Rinnenspannzange GRIP 150 mm vs. improvisierte Befestigungen wie Draht, Keile oder Halter
Improvisierte Lösungen wie Bindedraht oder Holzkeile gewährleisten keinen gleichmäßigen Druck auf die Rinnenkanten. Dadurch verschlechtert sich die Kapillarwirkung des Lotes und das Risiko einer undichten Verbindung steigt. Bei 150-mm-Rinnen ist dieses Problem noch deutlicher als bei kleineren Formaten — das größere Profil und die höhere Masse erfordern einen zuverlässigeren und gleichmäßigeren Anpressdruck. Die GRIP Rinnenspannzange sorgt bei jeder Verbindung für einen kontrollierten und wiederholbaren Druck.

HÄUFIGE FEHLER

Einsatz der Rinnenspannzange an einer anderen Rinnengröße als 150 mm
Die GRIP 150 mm Rinnenspannzange ist auf das Profil einer 150-mm-Rinne abgestimmt. Der Einsatz an 125-mm- oder 200-mm-Rinnen kann zu falschem Anpressdruck und zur Verformung des Profils führen. Für andere Rinnengrößen sollte die passende Werkzeugvariante gewählt werden.

Verwechslung mit der GRIP 125 mm Rinnenspannzange beim Zusammenstellen des Werkzeugsatzes
Beide Werkzeuge der GRIP-Serie sehen ähnlich aus. Bei gemischten Rinnenanlagen — zum Beispiel mit unterschiedlichen Rinnengrößen an einem Objekt — sollte die Werkzeuggröße vor jedem Einsatz geprüft werden, damit die Rinnenspannzange nicht auf ein ungeeignetes Profil gesetzt wird.

Löten ohne vorherige Kontrolle der Rinnenspannzange
Die Rinnenspannzange muss sicher auf der Rinnenkante sitzen, bevor mit dem Löten begonnen wird. Verrutscht das Werkzeug während des Erwärmens, kann die Verbindung undicht werden und die Lötnaht muss erneut ausgeführt werden. Beim 150-mm-Profil belastet die größere Masse der Rinne das Werkzeug zusätzlich — ein sicherer Sitz ist daher zwingend erforderlich.

Keine Reinigung der Kontaktstelle vor dem Spannen
Die Rinnenspannzange drückt die Rinnenkanten zusammen, ersetzt jedoch keine fachgerechte Oberflächenvorbereitung. Rückstände alter Lötstellen, Lack und Oxidschichten an den Kanten behindern den Lotfluss — reinigen Sie die Kontaktstelle vor dem Fixieren.

Arbeiten an kaltem Material
Bei niedrigen Temperaturen ist Metall weniger formbar, und die Rinnenspannzange kann unter Umständen nicht korrekt auf der Rinnenkante sitzen. Bei Servicearbeiten im Winter sollte sichergestellt werden, dass die Rinne trocken ist und die Rinnenspannzange vor dem Erwärmen der Verbindung richtig auf dem Profil sitzt.
